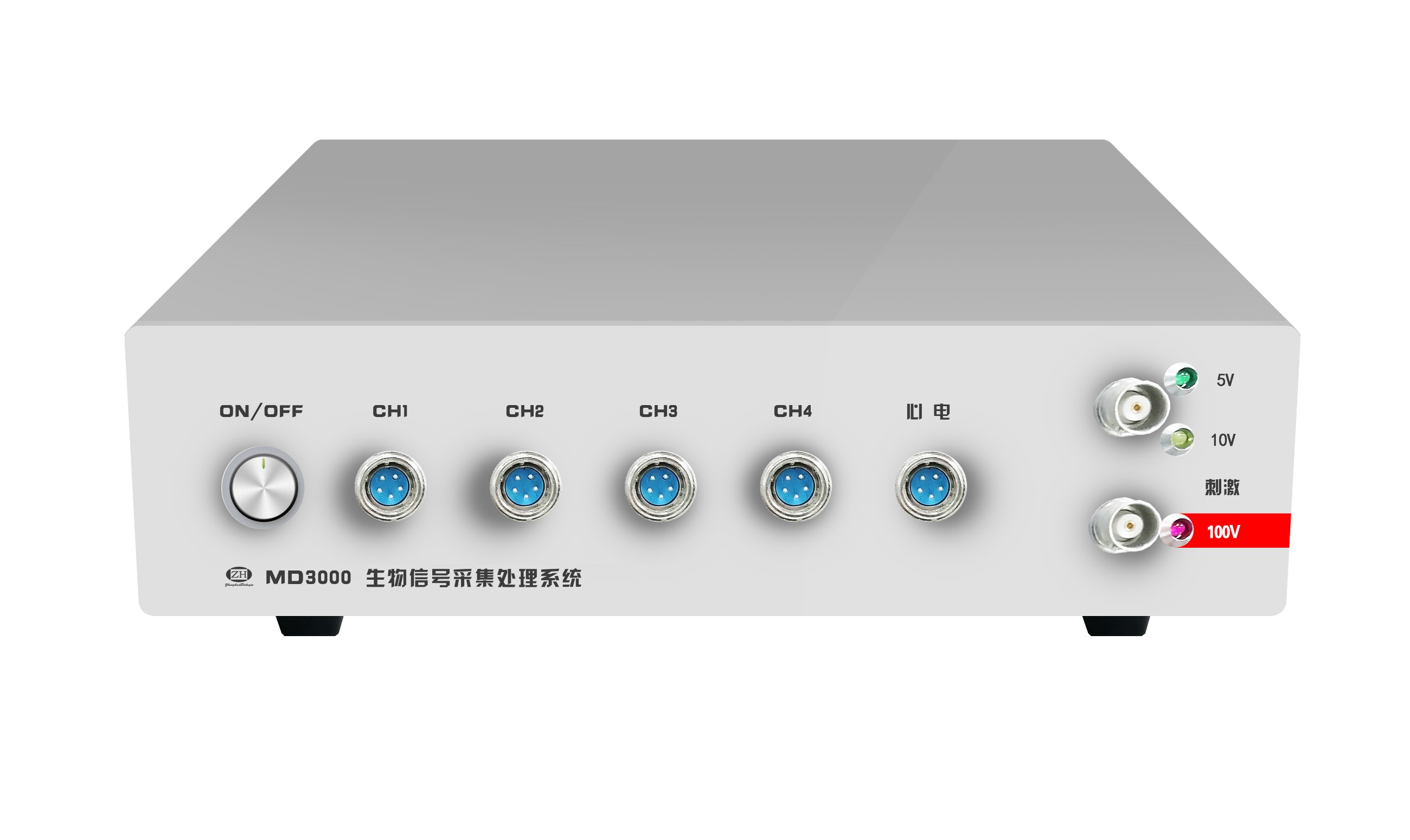

MD3000生物信號采集處理系統
MD3000生物信號采集系統是一種多單片機控制,為生命學科設計的生物信號記錄和數據處理系統,取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器,可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗??蒞indows2000/XP/win7下運行,可做動物的血壓張力心電圖等300多種指標。一、 特點低噪聲、低漂移放大器,抗羅干擾能力強,線性度好,測量精度高 采
MD3000生物信號采集系統是一種多單片機控制,為生命學科設計的生物信號記錄和數據處理系統,取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器,可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗??蒞indows2000/XP/win7下運行,可做動物的血壓張力心電圖等300多種指標。一、 特點低噪聲、低漂移放大器,抗羅干擾能力強,線性度好,測量精度高 采
MD3000生物信號采集系統是一種多單片機控制,為生命學科設計的生物信號記錄和數據處理系統,取代了傳統的多道生理記錄儀、示波器、X-Y記錄儀和刺激器等儀器,可應用于各院校的生理學、藥理學、病理生理學、運動生理學和心理學等學科的生物學實驗。可Windows2000/XP/win7下運行,可做動物的血壓張力心電圖等300多種指標。
一、 特點
低噪聲、低漂移放大器,抗羅干擾能力強,線性度好,測量精度高
采用全速USB2.0接口,即插即用。華可高速、連續的采集數據
四通道16位A/D同步采樣,分析結果倫準確
總線結構,通用插槽,可靈活組合為4-8通道放大器,1-2路刺激器
驅動程序支持Windows2000/XP/Vistas/win7
驅動程序中增加了實時數字信號處理b
虛擬通道設計,通道原始數據、微分、積分、頻率、平均圖形實時同步顯示
多線程機制運行,即使在高速連續采樣時,也可調節各種參數、運行其它軟件
新增實驗配置向導,方便實驗配置
資源開放,用戶可方便地自行定制各項實驗
結果處理用戶可自行定制,個性化設計
用戶可定制實驗記錄過程,實驗記錄輕松
優化了數據處理模塊,數據處理速度快,實時處理也不遲后
智能數據處理模塊設計,結果處理方便
優化了打印模塊,網絡打印流暢
支持網絡化實驗,NetMeeting 用戶可在網絡中控制實驗過程
與Microsoft Word Excel Access無逢對接,有醫學統計功能
專項實驗包括:突觸后電位(EPSP)采集分析模塊、心肌電纜特性測定、無創傷性大鼠尾動脈血壓測定、心肌有效不應期測定、細胞內鈣動力學分析動物潮氣量用力呼吸肺功能測定(容積法)、下肢運動機能分析、肌力儲備分析、放電疊加、血液動力學綜合試驗。,,
二、詳細技術參數
記滴功能:任意通道均可記錄總滴數,滴速,任意時間段的滴數、滴速;
2.采用全速USB2.0接口,即插即用??筛咚?、連續的采集數據;
3.四通道16位A/D同步采樣,分析結果準確, 四通過信號輸出:可將四通采集到的信號同時輸出到其它設備;
4.可擴展組合為4-8通道放大器,1-2路刺激器;
5.監聽功能:四通道任意監聽;
6.虛擬通道設計,通道原始數據、微分、積分、頻率、平均圖形實時同步顯示;
7.刺激器技術指標:幅度:0-100mv步長1mv,波寬:0.1-6000ms,程控調節步長0.1ms;工作方式:單刺激、串刺激、主周期刺激、自動間隔調節刺激、自動幅度調節刺激、自動波寬調節刺激、自動頻率調節刺激7種,刺激預覽:在選定刺激參數后可用預覽刺激脈沖的幅度、波寬個數等;
8.軟件功能:多窗口功能:任意設置窗口數,每個視窗可獨立成系統,與硬件無關。可實時調用前面的實驗數據進行分析處理,分別邊采樣、壓縮,邊處理數據;
9.可方便地自行定制各項實驗;
10.文件回收功能:對過去做過的曲線,如忘記存盤或計算機出現特殊情況時,可將文件回收,實驗數據可自定義保留時間,需要時可回收未保存或文件損壞的實驗數據,保證了實驗數據在任何情況不丟失;
11.心電圖功能:通過軟件還可以實時切換為全導聯心電圖放大器,完成心電圖信號的采集處理,軟件切換導聯模式;心電測量功能:可對心電圖心率、P幅度、PR期間、QRS時程、ST、T幅度、QT期間進行處理,并可直接進入Excel、SPSS、SAS等處理軟件;
12.與Microsoft Word Excel Access無逢對接,有醫學統計功能專用處理軟件模塊:處理方法全面、精確。針對不同的生物信號,有實時的、獨特的處理算法,結果誤差要小。在神經電生理、肌電分析、新藥的藥理毒理實驗方面有多種專項分析算法;
13.文件打印功能:可對實驗曲線進行任意編輯,保存、七種打印編輯模式及全文件預纜打印功能??扇我饩庉媹D形及文字的大小尺寸、圖形的坐標形式、顏色等圖形屬性。且可任意添加、刪除、拷貝、復制圖形;
14.數據導出功能:可導出實驗數據、實驗參數的配置等,且可抽出某些需要的通道單獨導出。對采樣時數據量太大的信號也可按時間的壓縮比抽取以壓縮數據量;
15.生物信號采集處理系統能在Windows7系統安裝運行。
16、高度集成化,采用USB2.0接口,完全擺脫內置式,移動方便,方便科研。
17、記錄通道數:4個高性能放大器記錄通道,性能一樣
18、采用16位A/D轉換芯片,單通道硬件最高采樣率1000KHz,硬件最低采樣率0.01Hz
19、低噪聲:等效輸入噪聲電壓峰峰值<1.50μv,信噪比>80dB
20、交、直流具有相同的增益:量程±0.5V~±20μV
21、采用5階貝塞爾低通濾波:從1Hz~30KHz
22、時間常數包括:DC,3s~0.001s
23、可自動進行2~4臺設備的級聯,以構成新的8~16采樣通道的新設備,在不增加額外費用的情況下提高產品的性價比
24、預先設置生理、藥理、病理生理實驗項目,實驗項目數不少于60個
25、實時采樣過程中,可以根據需要隨時改變采樣率
26、單臺設備可根據用戶需要設定1~31個顯示通道(5-31通道可用于分析)
27、可以配套微循環儀使用,同時觀察微循環和血壓變化,進行急性失血性休克實驗的研究
28、具有三維頻譜分析功能,可開展胃腸電的研究工作
29、專項實驗包括:突觸后電位(EPSP)采集分析模塊、心肌電纜特性測定、無創傷性大鼠尾動脈血壓測定、心肌有效不應期測定、細胞內鈣動力學分析動物潮氣量用力呼吸肺功能測定(容積法)、下肢運動機能分析、肌力儲備分析、放電疊加、血液動力學綜合試驗,半數致死量(LD50,劑量對數與概率單位直線回歸法),半數致死量(LD50,Bliss法)半數致死量(ED50),pD2與pA2值,

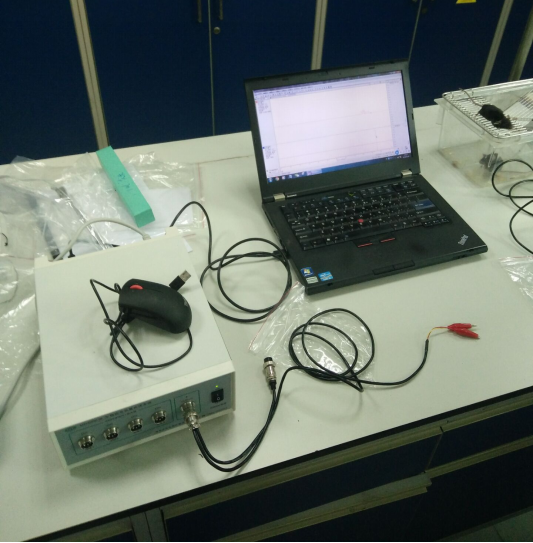

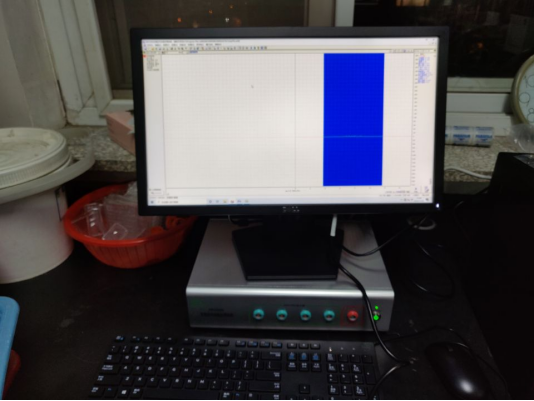

三、正華生物信號采集系統客戶案例(部分)
江蘇海洋大學 | 北京醫科院藥物研究所 |
| ||
杭州師范大學 |
| 浙江大學附屬四院 |
| |
南京中醫藥大學 |
| 重慶新橋醫院 |
| |
安徽理工大學 |
| 齊魯醫藥學院 |
| |
西北民族大學 |
| 沈陽體育學院 |
| |
鄂州職業大學醫學院 |
| 亳州學院 |
四、產品論文:
1、麻杏石甘湯對枸櫞酸致豚鼠咳嗽的影響
2、清肝益氣降壓方配伍針刺對高血壓大鼠血清一氧化氮_血漿內皮素的影響
3、針藥配伍對高血壓大鼠血清ACE_血漿Ang_含量的影響
