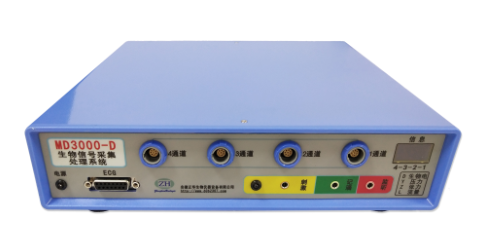

MD3000-D多道生物信號采集處理系統

一.多道生理信號采集處理系統技術指標

1.硬件參數
1.1系統為WINDOWS操作系統或Linux+RTOS雙操作系統，軟件兼容64位和32位所有操作系統。CPU參照或相當于ARM+DSP雙核處理；
1.2 物理采樣通道數：4。
1.3 獨立12導聯全導聯心電接口：可以同時采集12導聯心電信號并可以同時顯示在信號采集與處理系統界面上（系統自動擴展為12道信號采集系統進行采樣）。
1.4物理采樣通道與12導聯全導聯心電通道獨立工作，可同時采樣并同時在軟件上顯示（系統自動擴展為16道信號采集與處理系統進行采樣）。
1.5物理采樣通道擴展：根據通道上連接的不同型號擴展器，可將1個物理通道擴展為多個物理采樣通道。例如：連接生理信號無線連接器，可以通過無線方式采集到六種生理信號，如心電、血壓、呼吸和血氧等信號并傳入到系統主機進行顯示和記錄。
1.6傳感器自動識別：系統自動識別連接的傳感器類型，自動按傳感器類型設置采樣參數，同時在軟件界面上有具體提示界面。
1.7支持無線型通道傳感器。
1.8硬件具有環境顯示窗口：顯示溫度、濕度、大氣壓及設備連接情況。
1.9實驗環境監測功能：可實時監測實驗時的溫度、濕度及大氣壓力等實驗環境。
1.10設備使用情況記錄：自動記錄設備使用情況，包括首次使用日期，最近使用日期，累計使用時間和次數等，使用情況記錄到硬件中。
1.11擴展功能：監聽、記滴功能。
1.12設備內置刺激器。
（1）波形：三角波、方波、正負方波、正弦波或用戶編輯波形。
（2）模式：恒流、恒壓兩種輸出方式。
（3）電壓：0～120V。（4）電流：0 ～150mA。
（4）高級程控刺激器，用戶可以自定義刺激器的時間刺激序列。

1.13 支持微型植入壓力測量傳感器的數據采集：測量范圍: -20mmHg~200mmHg，探頭直徑 1mm，直接植入動物體內，代替?zhèn)鹘y(tǒng)液體傳動方式的血壓測量；

二.軟件參數
2.1軟件顯示通道數：1 ～64通道可變。
2.2同時反演文件數：4。
2.3采樣和反演同時進行：在信號實時采集過程中，可以同時打開以前記錄的文件進行查看、對比、分析等操作。
2.4反演時不僅可以查看波形還可以同時播放反演信號聲音，比如減壓神經放電聲音。
2.5通道差異化采樣率：不同通道可設置不同采樣率進行數據采樣、不同采樣率的信號可同步記錄及同步顯示。
2.6文件列表窗口：用戶直接點擊列表文件打開反演文件。
2.7浮動快速啟動窗口：用戶直接啟動停止實驗方便操作。
2.8軟件外觀：可由用戶改變，可打開或隱藏信息顯示、刺激、快速啟動、文件列表等窗口，所有窗口可在屏幕范圍內移動。
2.9實驗報告管理：實驗后學生可在信號采集軟件中直接編輯實驗報告，上傳至實驗室信息管理平臺后，由老師進行網上批閱和管理。
2.10實驗數據上傳和下載：在信號采集軟件中直接將實驗數據上傳至實驗室信息管理中心，可在任何地方下載進行分析，相當于實驗數據的云存貯。
2.11軟件實驗?zāi)K內嵌電子教材：包含實驗?zāi)康暮驮怼?shí)驗對象、實驗器材和藥品、實驗步驟和觀察項目、注意事項、思考題、常規實驗操作視頻等。
2.12軟件直接與虛擬仿真實驗中心連接,為學生展示更多實驗知識。
2.13軟件自動升級功能：軟件自動搜索服務器上的最新版本軟件并提醒用戶升級，用戶確認后可自動升級，便于用戶快速升級軟件。
2.14用戶意見自動收集：軟件中含用戶意見收集窗口，用戶輸入的任何意見可直接傳到軟件開發商，便于系統改進。
2.15實驗設備使用記錄：實驗設備使用情況自動記錄在硬件設備上，信號采集軟件可自動收集硬件設備上的設備使用情況并上傳至實驗室信息管理中心服務器進行統計。
2.16數據導出：可導出原始實驗數據及分析結果。
2.17數據剪輯：數據剪切，數據刪除，剪輯出來的數據也可以單獨保存。
2.18實驗標簽：反演數據中實驗標簽自定義，實驗標簽查詢，實驗標簽移動等。
2.19通用數據處理：微分、積分、頻率直方圖、頻譜分析、序列密度直方圖、非序列密度直方圖，平均動脈壓曲線，平均心率曲線以及記滴趨勢圖等。
2.20波形疊加：疊加多次波形，疊加平均波形等。
2.21專用數據處理：血流動力學實驗參數的分析、心肌細胞動作電位參數的測量、心功能參數分析，肺通氣功能測量，突觸后電位分析，心率變異分析，矢量圖分析等。
2.22數據測量：?jiǎn)吸c(diǎn)測量、帶標記的兩點測量、區間測量、實時測量，可測量出波形的最大、最小、平均值，時間、頻率、面積等參數。
2.23藥理學參數計算工具：苯海拉明的拮抗參數（PA2、PD2）測定功能，按照Bliss法計算LD50、ED50值、計算t檢驗和半衰期值。
2.24 專用心率變異分析工具：增加專用心率變異分析工具。
2.25 定標工具：通過軟件完成對傳感器定標功能。
2.26 條件刺激觸發：設定刺激觸發的條件，在該條件出現后自動啟動刺激功能。
2.27軟件程序控制采樣：用戶可根據實驗需要定義采樣過程。
2.28自定義實驗項目：專用自定義實驗項目模塊，用戶可以根據自己科研需要?jiǎng)?chuàng)建新實驗并保存，同時新實驗的通道數，通道前景色及背景色，軟件程控采樣，刺激器等都可以自定義。也可以針對系統中全部實驗參數進行修改。
2.29實驗參數一鍵保存：在實驗過程中通過硬件調節等操作調節實驗數據達到理想狀況下，可以一鍵保存當前實驗參數。
2.30教師機中心控制：信號采集與處理系統教師機內置中心控制功能，自動連接當前網絡內的全部學生機，鎖定學生機使其不能進行其他任何操作，只能觀看教師機上軟件操作過程。
2.31固件自動升級：軟件會判斷硬件產品上固件軟件是否為最新版本，對低版本的固件自動完成升級。

*完整產品參數請聯系廠商

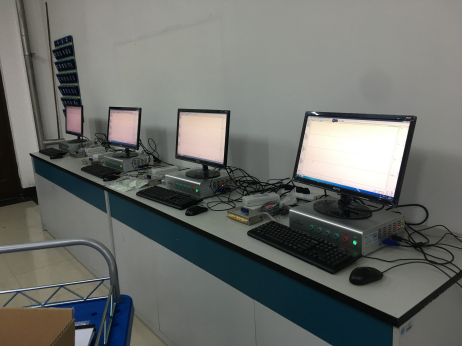

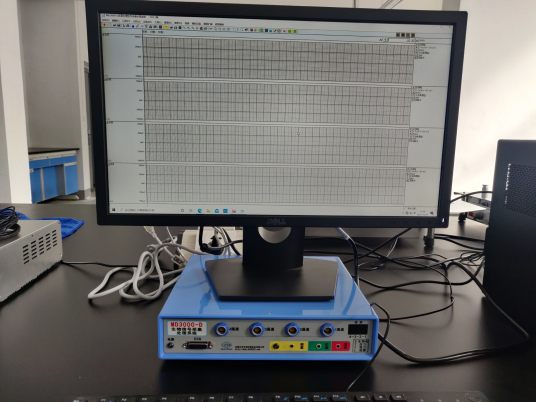

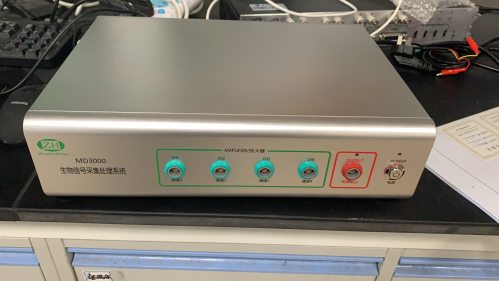

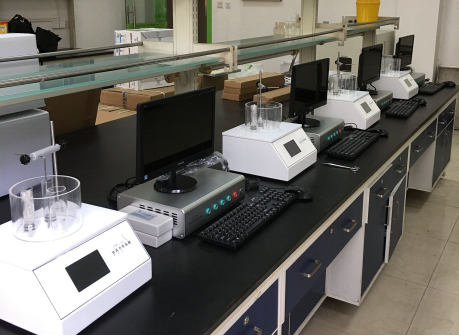

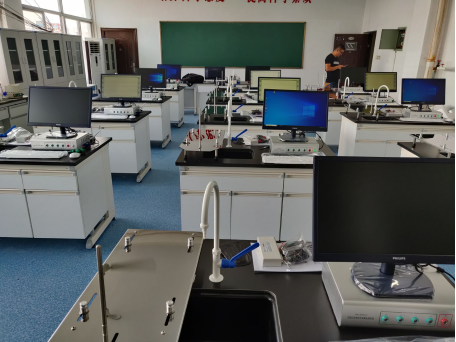

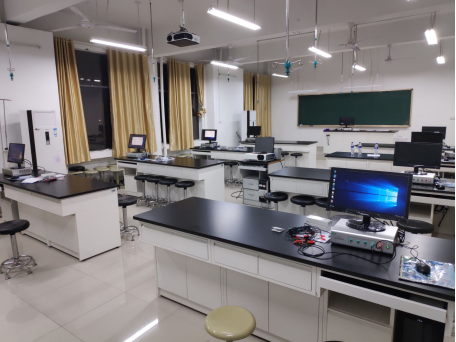

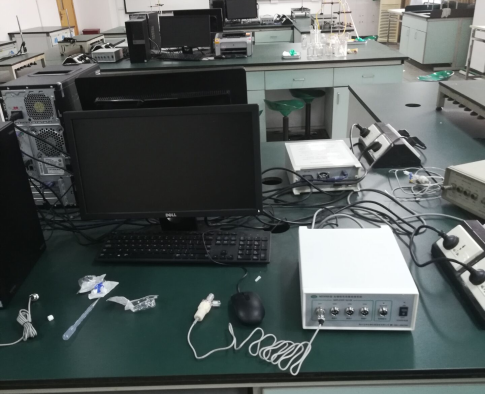

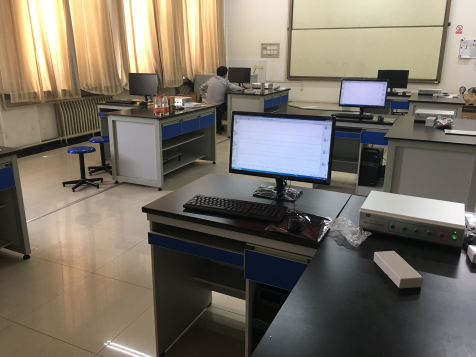

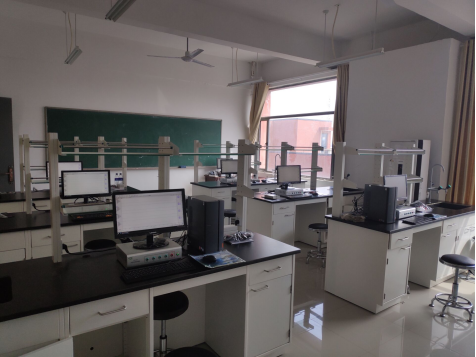

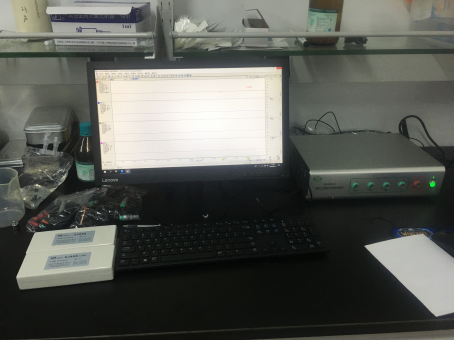

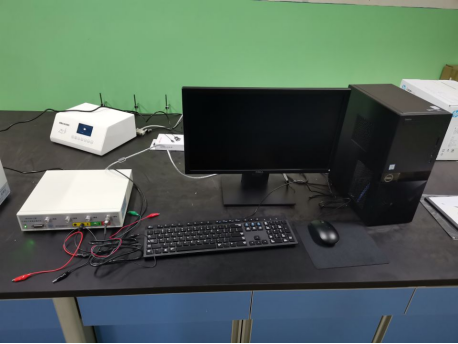

三、正華生物信號采集系統客戶案例（部分）
